案例概述

      近年來，由于具備高精度形變監測能力，InSAR（Interferometric Synthetic Aperture Radar，合成孔徑雷達幹涉測量）技術得到了迅猛的發展。InSAR技術屬于非接觸式測量的範疇，其形變測量基本原理示意圖如下圖所示。M和S分别爲形變發生前後SAR衛星的位置。一般情況下，兩顆衛星不完全重軌，存在空間基線B。在形變發生前，目标點位于位置 ，形變發生後，目标點移動到位置 。當從幹涉相位中剔除模拟的地形相位後，目标點在視線（LOS）方向的形變量 與形變相位 的關系可以表示爲：

      式(1)中， 表示雷達信号的波長，因此，InSAR技術的形變測量精度與雷達波長相關。對意大利COSMO-SkyMed星座系統而言，發射信号的波長爲3.1cm（X波段），其形變測量精度能達到mm量級。

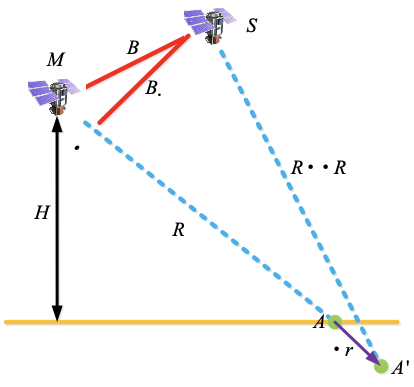

圖1InSAR形變測量基本原理示意圖

      InSAR幹涉測量技術是基于雷達遙感的新型空間對地觀測技術，它可以高精度地監測大面積微小地面形變，實現對地表形變毫米級的幾何測量。

案例特色

      與傳統的GPS、水準測量這些基于離散點的形變監測技術相比，雷達差分幹涉測量有其自身探測形變的特點和長處，主要表現在以下幾個方面：

   （1）監測精度高

      雷達圖像分辨率可達m級，InSAR技術可監測到毫米級的地表形變。

   （2）監測範圍廣

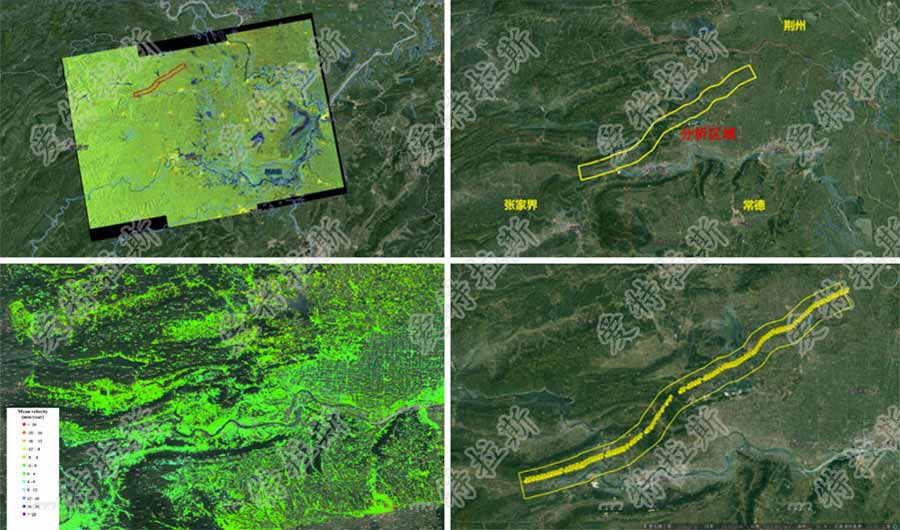

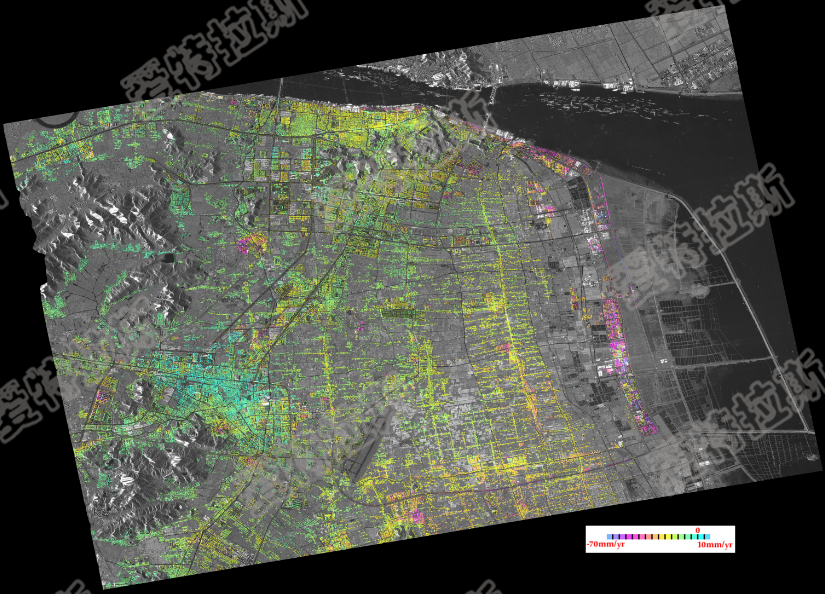

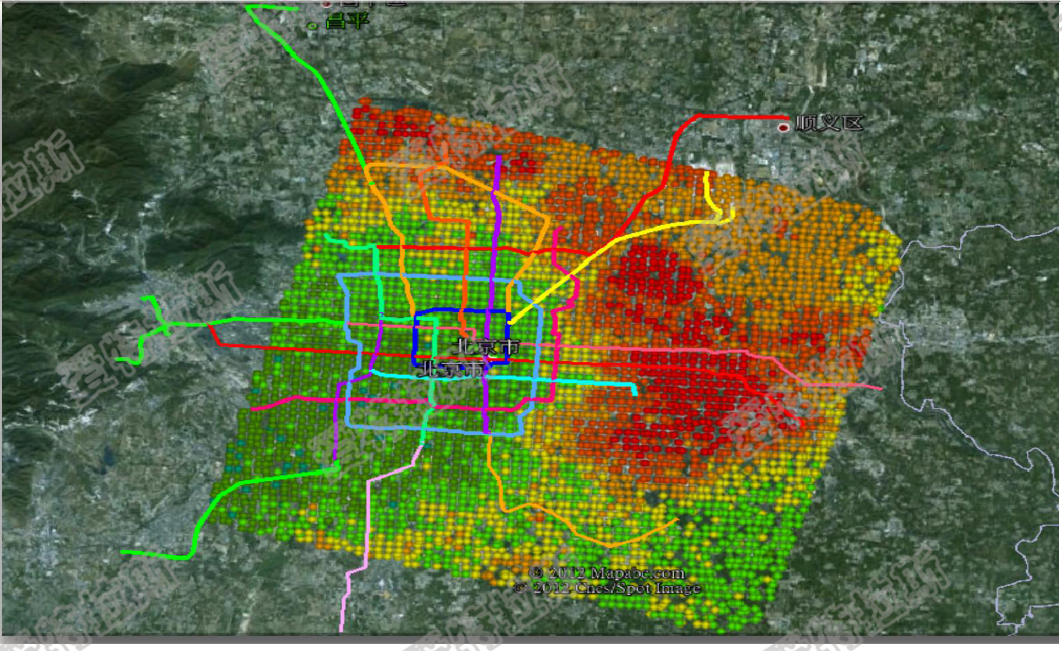

      目前獲取數據的雷達主要以衛星或飛機作爲搭載平台，它的特點是飛得高、視域廣、監測範圍大，一次就可監測地表上百、上千平方公裏的範圍，能夠對城市區域實現全覆蓋監測。

   （3）監測連續性

      雷達按一定的時間間隔對地面同一目标進行周期或非周期的長期觀測，數據更新快，數據量豐富，可監測地面目标在時間序列上的連續形變過程。

   （4）全天時全天候，受天氣影響小

雷達發射微波信号，使用探測波段較長，在夜晚、大霧、雲和雨等條件下也能對目标進行形變監測，受天氣影響較小，可全天時全天候獲取數據，具備長時間連續工作的能力。但是，在極惡劣天氣條件下，相位信息受噪聲影響較大，形變測量精度可能會降低。

   （5）監測實施方便容易

      傳統監測方法需要布設水準點，而雷達沉降監測不受這些條件的限制，一般隻需衛星獲取地表影像就可以，給沉降監測帶來很大的便利。

   （6）成本相對低

      不需要觀測網的布設和維護費用，而數據的成本相對不高，所以，對于大面積、時間長的沉降監測服務好，而成本相對較低。

      InSAR技術具備獨特的優勢，現已經成爲地表形變監測領域極有發展潛力的新手段，也是國際上地質災害變形監測方法研究的主要方向之一。
