一、案例概述

      本案例監測方案具有相互校驗的特點，在同一位置除了布置位移觀測墩，采用常規測量方式監測表面形變狀況，還布置傾角儀、振動傳感器實時監測表面形變狀況，達到兩種手段相互檢驗，避免誤報；其次，集合視頻監控、雨水監測、土壤含水率、裂縫觀測、沉降觀測等多種監測手段，達到多維立體觀測的效果，避免單一手段觀測不準，出現誤報等；針對實時監測數據，建立邊坡安全自動監測系統，針對邊坡監測數據突變提出技術警示，将監測信息可視化，方便監測人員實時觀察邊坡穩定性。浙江仙居抽水蓄能有限公司需要對下轄管理的開關站邊坡穩定性進行自動化監測，主要内容有：

     1.開關站邊坡主要設置邊坡表面振動、傾角、位移及坡體表面裂縫監測項目。

     2.對開關站邊坡的不均勻沉降、土體含水量，自動化監測、采集和傳輸。

     3.建立安全可靠的安全監測自動化系統，将計劃監測項目及原有監測項目（測縫計）連接到系統中。

二、主要監測項目

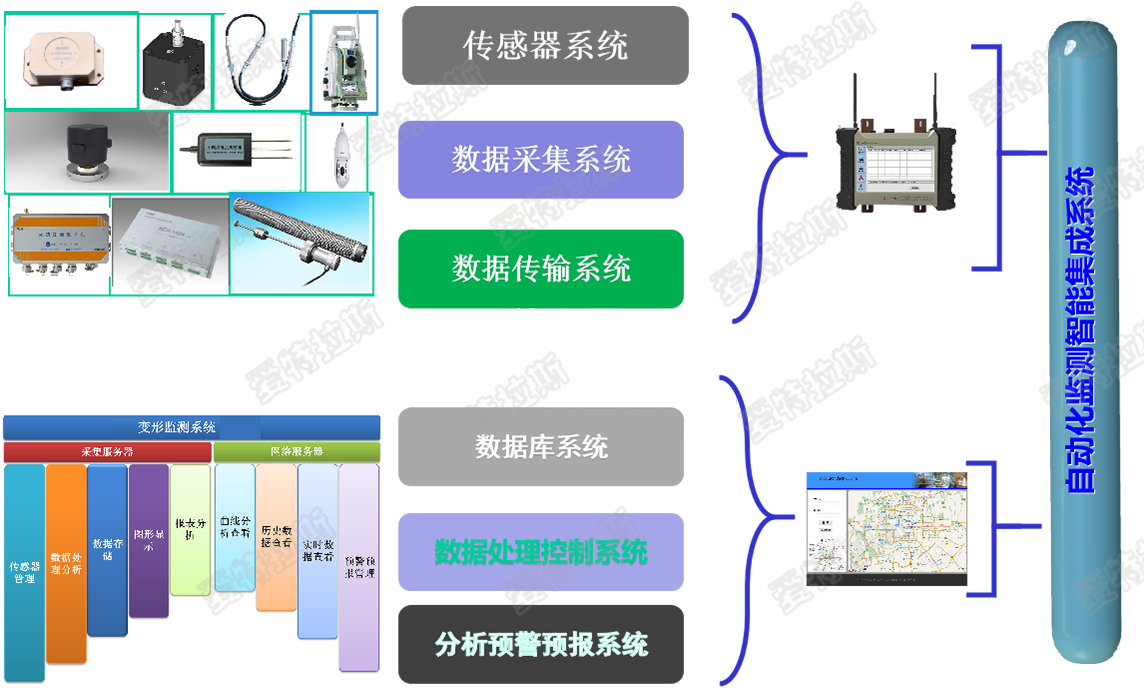

• 監測系統結構圖

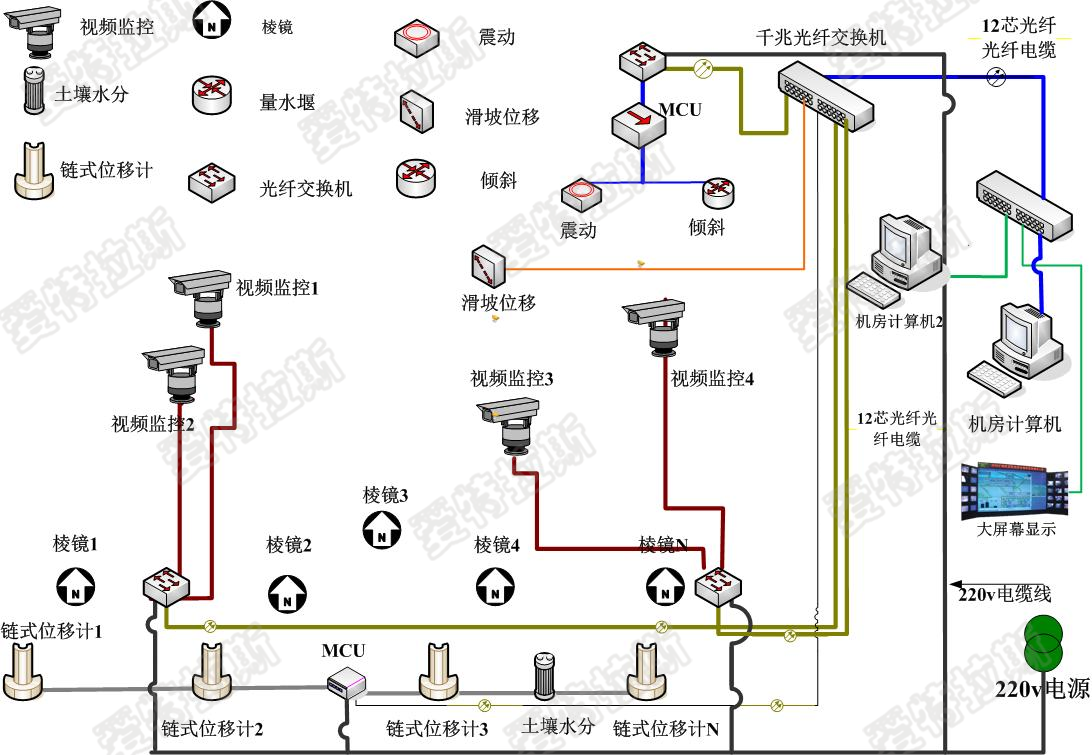

• 監測系統拓撲圖

三、案例特色

      開關站自然環境複雜，基礎建設條件大多比較艱苦，邊坡環境相對要好很多。除裂縫比較容易進行人工觀測外，内部變形、其他表面變形及地下水的觀測難以及時用人工手段觀測。隐患點一旦出現異常狀态，應及時發現和處理，否則可能導緻嚴重後果。如果發生滑坡，對下方人民的生命财産安全存在巨大威脅。

      本項目采用高精度傳感器與測量機器人綜合驗證确保監測結果可信度，對于邊坡周邊采用視頻監控，保證實時監測邊坡和巡視人員現場狀況；傳感器均做防潮防腐蝕處理，确保傳感器能夠長時間穩定運行，邊坡穩定性自動化監測系統是維持邊滑坡隐患點下方開關站安全的重要措施，也是維持周圍人民群衆生産秩序正常進行的重要保證。

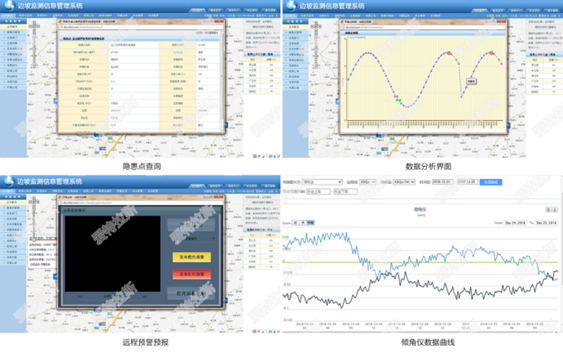

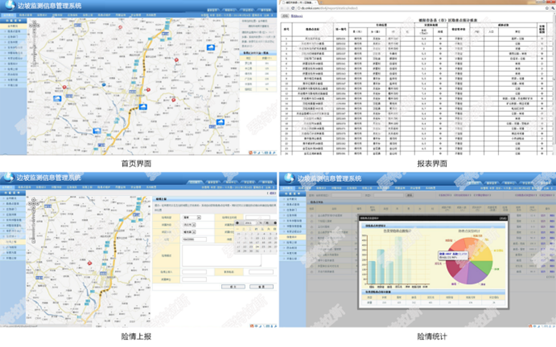

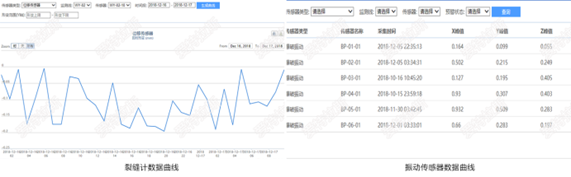

四、案例展示
