上篇介紹了ETOPO和GTOPO30兩個全球DEM數據産品家族，作爲最早的全球DEM數據産品，受制于當時的數據獲取手段，均采用已有數據源彙集編制的生産方法，在高程系統一緻性、獲取時間一緻性、分辨率、精度評價、更新等幾個方面存在或多或少的問題。随著衛星遙感技術的發展，獲取全球範圍一緻質量的高分辨率數字高程數據成爲可能。目前應用最廣泛的免費高分辨率全球DEM數據均采用衛星遙感技術獲取和生産，同時，衛星遙感技術也成爲了生産全球大區域覆蓋、高質量DEM數據的主要數據源獲取技術。本篇和大家一起走進基于衛星遙感技術獲取全球DEM數據這個領域。

四大流派

基于衛星遙感技術獲取全球DEM數據的系統類型主要有以下四種：光學立體像對（Stereo Satellite Imagery）、合成孔徑雷達（SyntheticAperture Radar）、雷達測高（Radar Altimetry）、激光測高（Laser Altimetry）

先看光學立體像對這一脈

基于光學立體像對獲取高程數據的衛星遙感系統曆史最爲悠久、也是目前應用最爲廣泛、技術最爲成熟的大區域DEM數據獲取技術系統。







提到光學立體像對獲取高程數據就不得不提起SPOT（Systeme Probatoire d’Observation de la Terre，簡稱SPOT，即地球觀測系統）。



SPOT衛星



SPOT衛星曆史悠久，二戰後被戴高樂總統帶上巅峰的法國，僅晚于美國3年于1961年就成立了法國國家太空研究中心（Centre National d’Etudes Spatiales，簡稱CNES，美國國家航空航天局，即NASA，于1958年由艾森豪威爾總統主導成立），CNES在1986年發射了SPOT1星，1988年就有研究人員基于跨軌道SPOT衛星像對數據成果提取了DEM數據。這應該算是最早的基于衛星遙感光學立體像對技術獲取DEM數據的實踐了，SPOT星座後續相繼有SPOT2、SPOT3、SPOT4、SPOT5、SPOT6以及2014年發射的SPOT7，SPOT系列衛星的數據産品目前由空中客車國防航天公司（Airbus Defence and Space）負責經營，對外提供基于SPOT5衛星的30m分辨率全球DEM數據産品Reference3D，AIRBUS作爲全球最重要的衛星遙感數據産品提供商，還提供多種更高分辨率的DEM數據産品，具體待下一篇介紹商業DEM數據産品時再詳細介紹。



ASTER GDEM産品



聊完SPOT，下面介紹本篇的第一位主角ASTER GDEM，目前應用最廣的免費全球DEM數據産品之一，ASTER是傳感器的名字，其全稱爲先進星載熱發射和反射輻射計（The Advanced Spaceborne Thermal Emission andReflection Radiometer ，簡稱ASTER），于1999年12月搭載NASAEOS系統旗艦衛星Terra升空，從2000年開始回傳數據，ASTER是由美國國家航空航天局（NASA）、日本經濟産業省（METI）、日本航天局（Japan Space Systems，成立于1986年，日本二戰後最輝煌的年代，可以看出航天領域的發展絕對和一個國家的整體實力成正比）。ASTER傳感器采集的是15m分辨率的同步光學立體像對，基于上述光學立體像對生産全球DEM數據ASTER Global DEM，即ASTER GDEM。

NASA和METI于2009年6月28日共同發布了ASTER GDEM v1數據産品，并宣布向全球用戶免費開放下載使用。ASTER GDEM v1采用全自動的生産方式，并首創無控制點絕對DSM數據生産方法，通過一年的時間完成了ASTERGDEM測試版本數據生産處理。

注：

傳統基于衛星光學立體像對生産DEM數據，必須提供具有高精度水平和垂直坐标的外部大地控制點以獲得絕對（地理參考）DEM；否則所獲得的數據都是相對DEM。由于改進了衛星星曆表和ASTER儀器的傳感器模型的位置信息，ASTER DEM能夠充分進行地理定位（具有絕對坐标），無需外部控制點。這種方法有力提升了大量數據的處理效率，能夠滿足全球大面積DEM數據生産處理的需求。

2011年10月中旬，NASA和METI共同發布了ASTER GDEM v2版本，在v1的基礎之上，新增了26萬光學立體像對數據，主要用于改善覆蓋範圍、提升數據分辨率、提升水體掩模處理精确度。

2019年8月5日，NASA和METI共同發布了ASTER GDEM v3版本，在v2的基礎之上，新增了36萬光學立體像對數據，主要用于減少高程值空白區域、水域數值異常。

伴随v3同時發布了一個新的全球數據産品：ASTER水體數據集（ASTER Water Body Dataset，簡稱ASTWBD），每一幅ASTER GDEM數據都有對應的水體數據，ASTWBE也是目前基本能夠覆蓋全球的唯一水體數據。

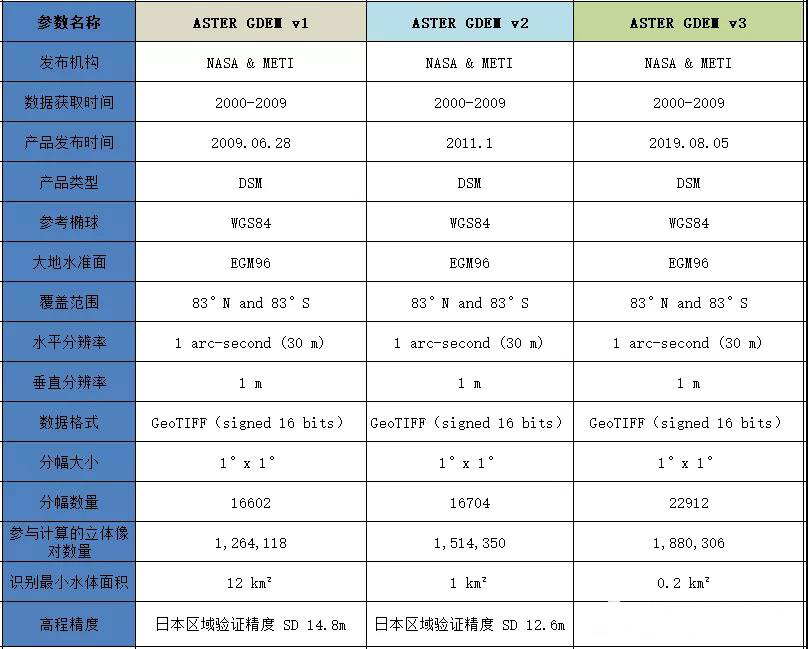

ASTER GDEM三個版本基本屬性表如下：





v3版本數據在有效覆蓋範圍，高程精度方面有顯著提升，建議大家在應用研究中直接使用v3版本的ASTER GDEM數據産品。

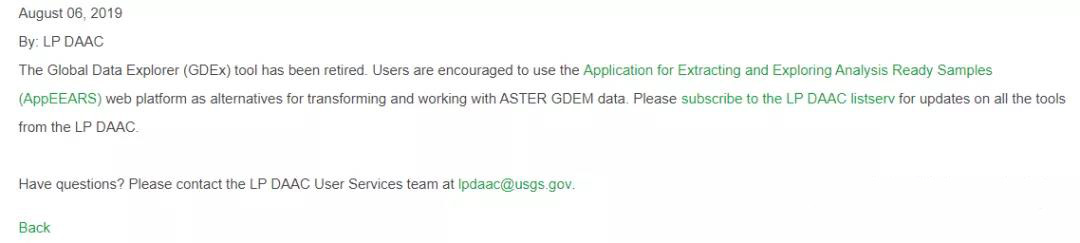

ASTER GDEM對全球用戶免費開放下載使用，目前國内提供的下載源基本都是v1版本數據，建議大家直接下載v3版本的數據進行研究應用。NASA和METI提供的GDEx（The Global Data Explorer）在2019年8月6日已經關閉

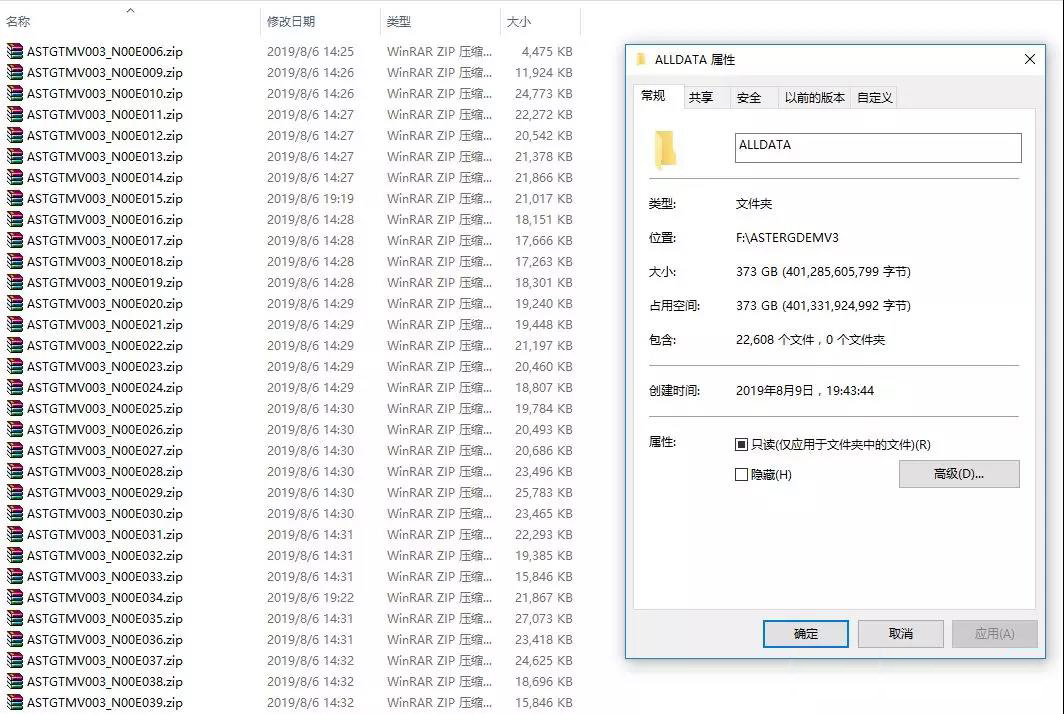

如果需要下載數據可以直接訪問LD DAAC直接下載分幅數據包，這個是一個FTP服務器，注冊後可以直接分幅下載，然後自己進行拼接即可。全球範圍一共22608個文件（沒有官方文檔提到的22912，目前不知原因）,共計373GB，如果大家有需要可以關注公衆号“空間數據研究所”，不超過一個省的話會直接發給大家，主要是網絡壓力有點大。



ALOS AW3D30産品



光學立體像對這一脈，除了上面給大家介紹的老前輩ASTER GDEM，再給大家介紹一個目前質量非常不錯的新後生，由日本宇宙航空研究所（Japan Aerospace Exploration Agency，簡稱JAXA）打造的AW3D30，AW3D30背景很深。



先看數據采集部分，ALOS（Advanced Land Observation Satellite）是日本地球觀測衛星計劃的重要組成部分，于2006年發射，2011年失去動力和通信。ALOS共搭載了三個傳感器：全色遙感立體測繪儀（PRISM），主要用于數字高程測繪；先進可見光與近紅外輻射計-2（AVNIR-2），用于精确陸地觀測；相控陣型L波段合成孔徑雷達（PALSAR），用于全天時全天候陸地觀測。

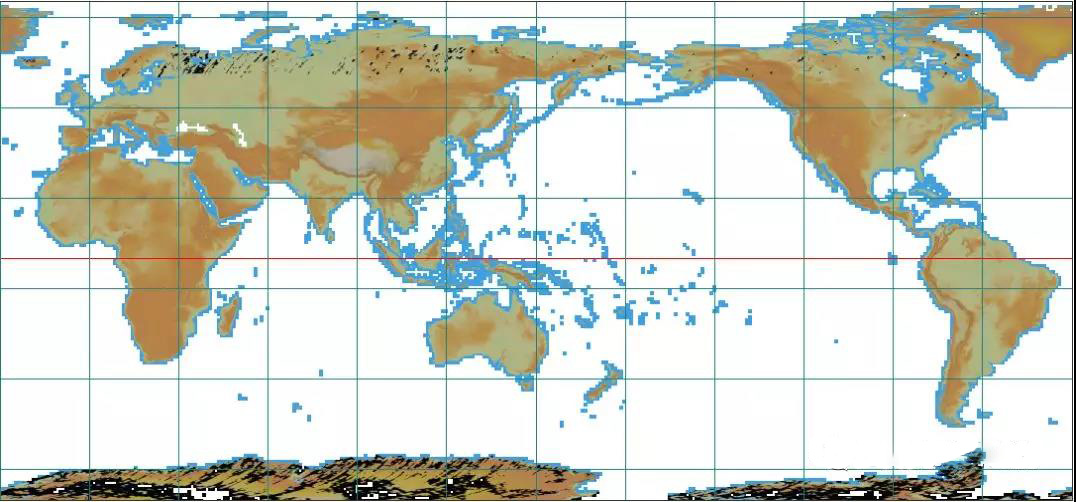

PRISM傳感器全球區域獲取光學立體像對數量分布如下

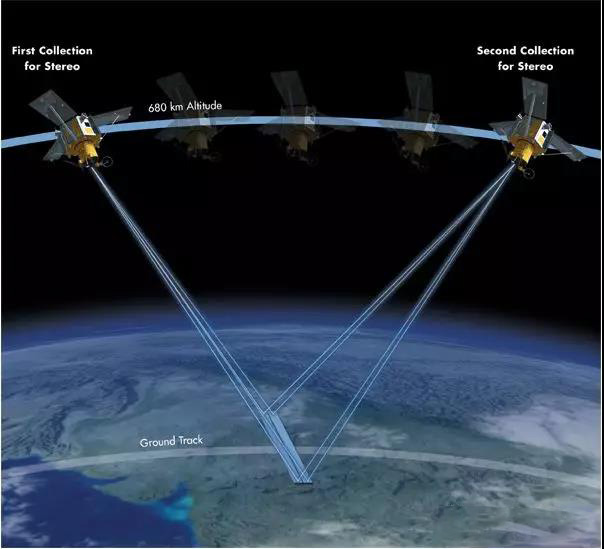

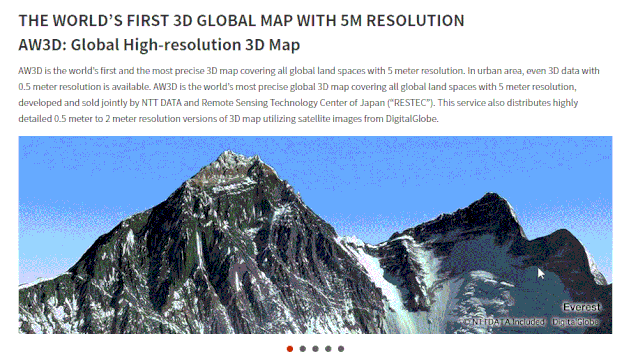

再看數據處理部分，JAXA基于PRISM（The Panchromatic Remote-sensing Instrument for Stereo Mapping）傳感器采集的光學立體像對數據，同時開發了一個高速光學立體像對數據處理系統，每天處理2TB數據（2000幅），經過兩年多完成了全球範圍的數據共計300萬個場景的數據處理和驗證工作，于2016年對外發布了AW3D産品，全球第一個5m分辨率的全球DSM産品（部分區域可提供0.5m、1m、2m、2.5m等不同分辨率的DSM數據産品，這個确實牛，值得學習）。

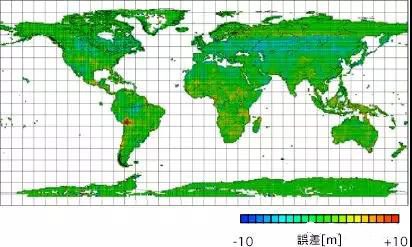

經過全球範圍驗證，AW3D産品的高程誤差全球範圍平均3.4m左右





AW3D産品是一個商業産品，使用是需要付費的，根據日本和美國之間的約定全球免費DEM數據産品分辨率不得大于30m（此處爲猜測，目前沒有看到具體的約定條款），采用重采樣技術基于AW3D生成了AW3D30，30m分辨率的全球DSM産品，向全球用戶免費開放下載使用。

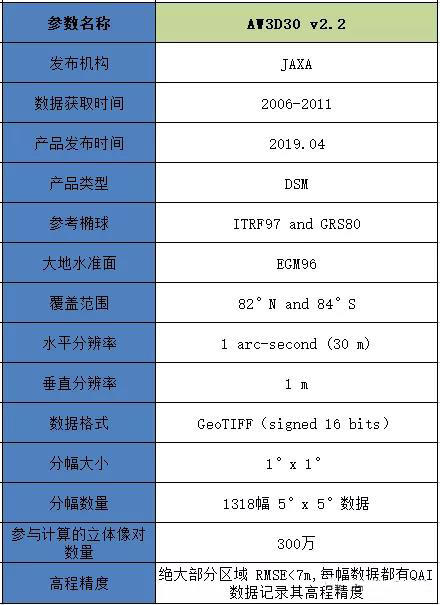

從2016年開始，JAXA每年都會發布一個新版本的AW3D30産品，目前最新的是2019年4月發布的AW3D30v2.2，其基本屬性如下。

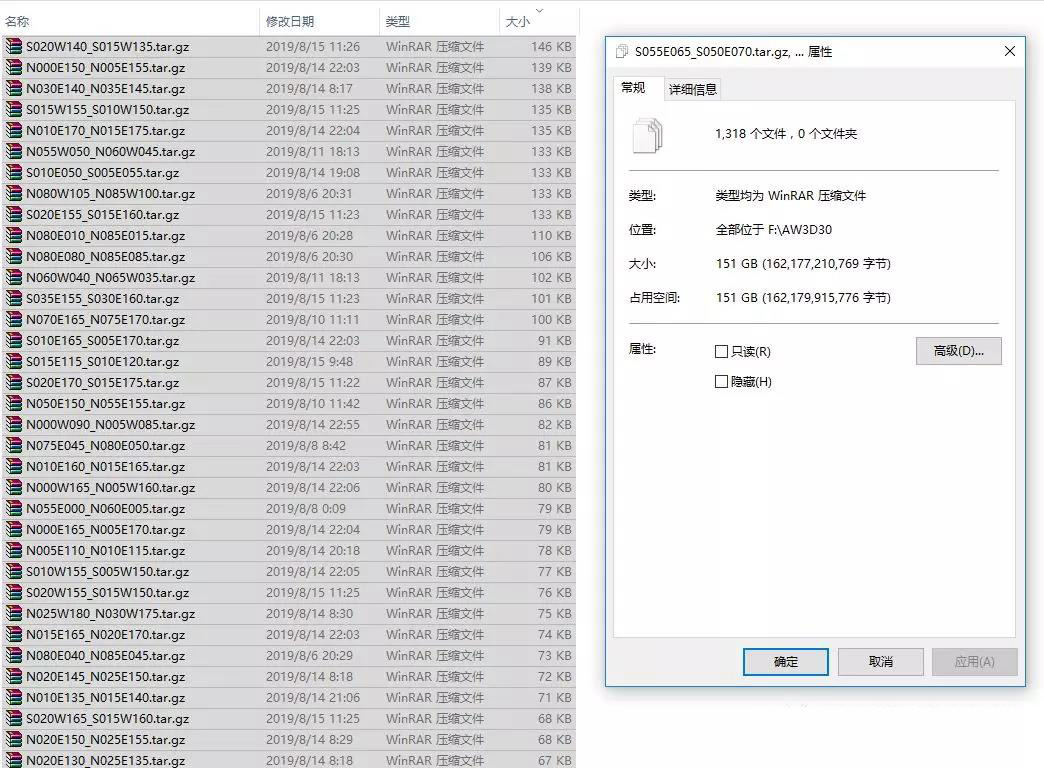

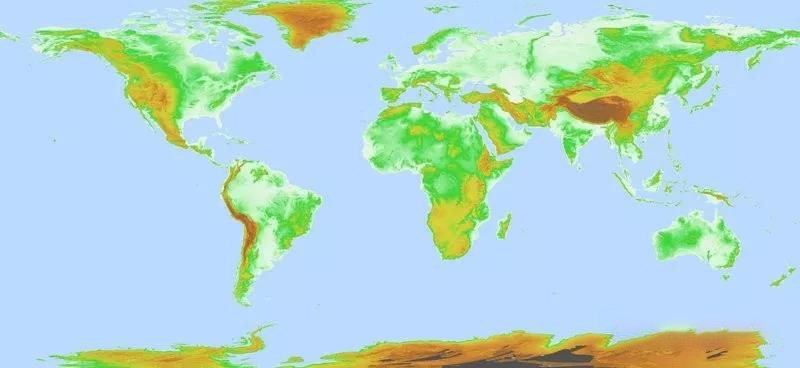

目前空間數據研究所已經完成AW3D30全球DSM數據下載和拼接處理，全球範圍共計172GB左右（如果大家有需要可以關注公衆号“空間數據研究所”，不超過一個省的話會直接發給大家，主要是網絡壓力有點大），整體效果如下







原始數據如下







聊完全球免費DEM數據江湖光學立體像對一脈的兩大派系，下面接著和大家聊合成孔徑雷達這一脈。



合成孔徑雷達

合成孔徑雷達（SyntheticAperture Radar，簡稱SAR），屬于一種微波成像雷達，是一種主動遙感技術，目前廣泛用于獲取數字高程數據。基于合成孔徑雷達雷達數據提取DEM數據主要有兩種方法：雷達攝影測量（Radargrammetry），SAR幹涉測量（SAR Interferometry）。

雷達攝影測量與光學光學立體像對類似，利用雷達回波成像獲取光學立體像對，進而獲取DSM數據，始于20世紀70年代的機載雷達，20世紀80年代NASA開始提供航天成像雷達（Shuttle Imaging Radar，簡稱SIR）數據，20世紀90年代初歐洲發射了ERS-1（The First European Remote Sensing Satellite）,開啓了衛星雷達攝影測量時代。

SAR幹涉測量是一種利用雷達返回信号中的相位信息的技術，通過測量每個像素的雷達回波之間的相位差，然後執行互相關來生成相位差“圖像”，相位差圖像中的輪廓對應于地形高度的輪廓，再結合平台位置和姿态信息、控制點将相位差轉換爲地形高度，最終獲取DEM。SAR幹涉測量通常被稱爲IFSAR，也稱爲InSAR。

2000年2月11日，NASA和NGA合作發起航天飛機雷達地形測量任務（The Shuttle  Radar Topography Mission，簡稱SRTM），在NASA航天飛機上搭載SIR-C/X-SAR雷達成像設備，進行了11天的數據采集任務，獲取了全球80％的陸地（北緯60度和南緯56度之間的所有陸地區域）的幹涉數據，随後通過SAR幹涉測量法生産了SRTM數據産品，這一項目不僅爲後續基于SAR幹涉測量方法的全球DEM數據生産奠定了至關重要的基礎，同時也産生了大名鼎鼎的全球DEM數據SRTM。下面就給大家介紹合成孔徑雷達一脈的扛把子SRTMGL。



SRTMGL産品

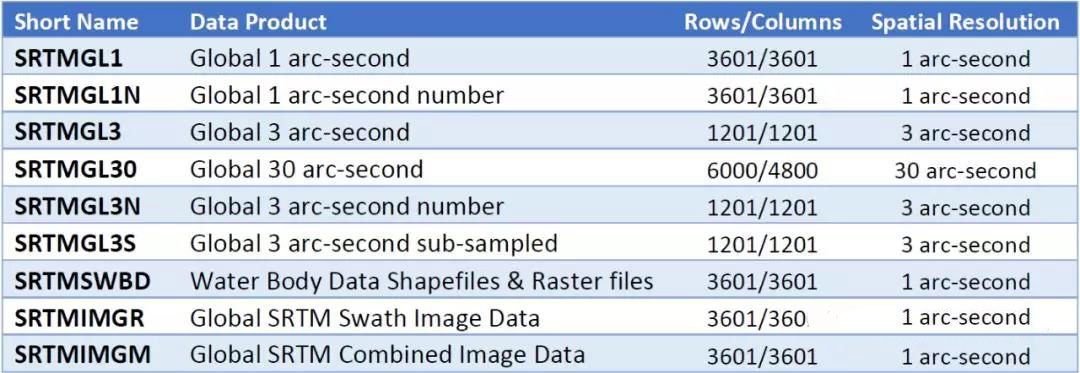

基于NASA航天飛機雷達成像設備獲取原始數據後，NASA噴氣推進實驗室（Jet Propulsion Laboratory，簡稱JPL）設計開發了SRTM數據處理系統GDPS（SRTM Ground Data Processing System，簡稱GDPS）用于處理SRTM數據，并制定了宏大的數據産品計劃





爲了趕在ASTERGDEM産品發布之前對外公布基于遙感技術的全球高分辨率DEM數據産品，NASA JPL 2000年就發布了SRTM v1版本，雖然隻是完成了部分産品，但仍然站在了基于遙感技術獲取全球DEM數據技術和行業的最前端。

随後，NGA開始接手SRTM數據的處理工作，于2006年完成了所有規劃産品的生産，正式對外提供全面的SRTM DEM v2版本數據，根據規定，在美國領土範圍内免費提供1 arc-second（30m）分辨率的SRTM DEM數據，其他區域可以免費獲取3 arc-second（90m）和30arc-second（1000m）分辨率的SRTM DEM數據（USA傳統做法，占據某一領域最前沿，然後開始打壓其他國家在該領域的發展，并同時保持自己在該領域的絕對領先）。

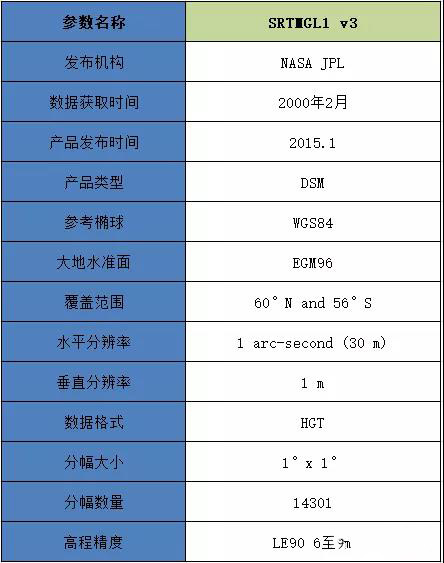

爲了繼續保持在全球DEM數據領域的領先，NASA借助最新的項目MEaSUREs （Making Earth System Data Records for Use in Research Environments）著手升級SRTM DEM數據産品，這次升級工作又回到JPL手中，JPL接手後先對數據錯誤進行了修正，發布了v2.1版本，随後發大招，融合ASTER GDEM v2、USGS GMTED2010、USGS NED（National Elevation Dataset）數據，于2015年10月發布了SRTM Plus即v3版本産品，SRTM Plus所有數據向全球用戶免費開放下載使用，包括SRTMGL1、SRTMGL3和SRTMGL30三種不同的分辨率的全球DEM數據産品，其基本屬性如下

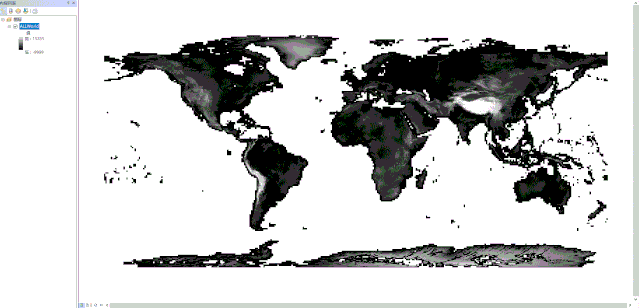

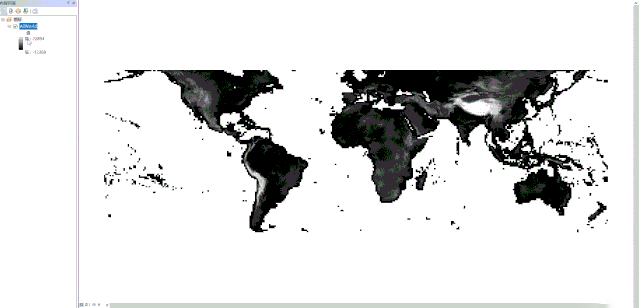

目前空間數據研究所已經完成SRTMGL1 v3全球DSM數據下載和拼接處理，全球範圍共計129GB（如果大家有需要可以關注公衆号“空間數據研究所”，不超過一個省的話會直接發給大家，主要是網絡壓力有點大），整體效果如下

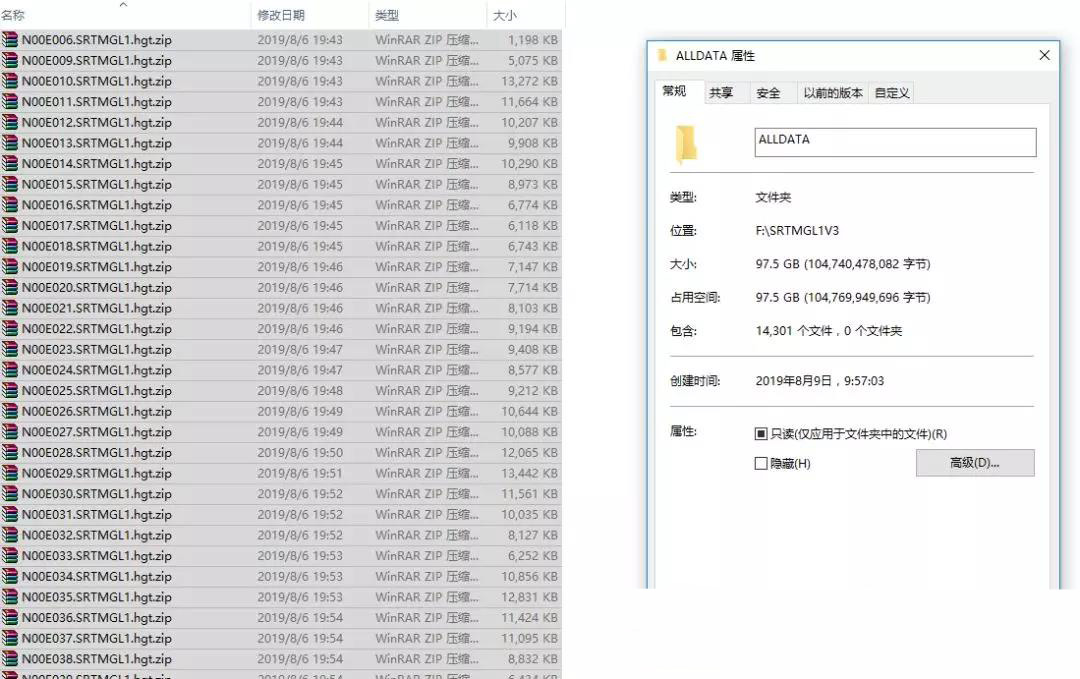

原始數據如下







X頻段陸地合成孔徑雷達衛星

合成孔徑雷達這一脈由SRTM打下江山，但畢竟是上世紀的技術和成果了，不僅無法PK ALOS AW3D這樣牛哄哄的産品，甚至面對ASTER GDEM v3這樣的老樹新花都有點有心無力。

首先，德國人看不下去了（因爲德國2000年就參與了SRTM項目，在NASA的航天飛機上搭載了X頻段的雷達用于獲取高分辨率的DEM數據，也算是合成孔徑雷達這一脈的老前輩了），于是由德國航空航天中心（Deutsches Zentrum für Luft- und Raumfahrt，簡稱DLR）和EADS Astrium合作，于2010年啓動了TanDEM-X項目，扛起SAR幹涉測量的大旗，基于TerraSAR-X衛星平台，開啓SAR幹涉測量生成全球DEM數據的新時代。

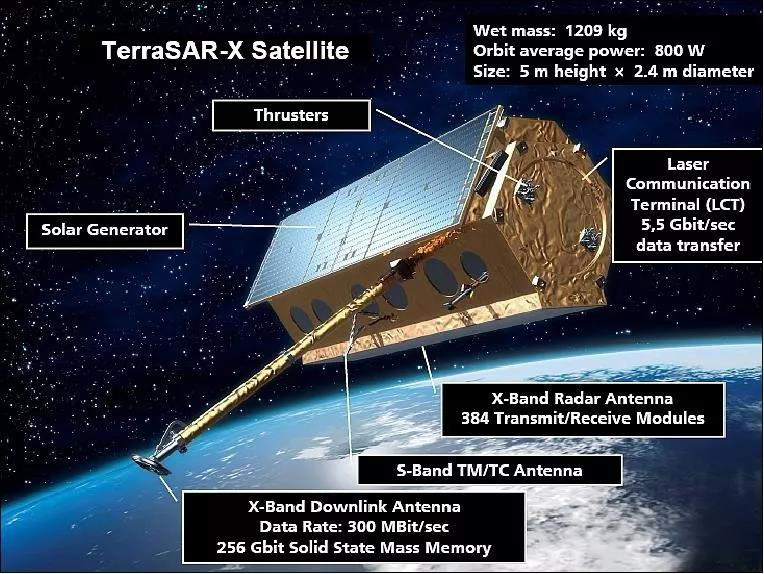

2007年6月15日TerraSAR-X衛星在俄羅斯發射升空，希望TerraSAR-X能給我們帶來更好的全球DEM數據産品。





雷達測高

嚴格來講，雷達測高不屬于全球DEM數據這個江湖，因爲雷達測高最初設計目标主要用于測量海面高度和冰蓋地形。目前也被用于在陸地區域獲取分幅高程數據。目前應用較爲廣泛的雷達測高平台有ERS（EuroPean Remote Sensing Sateillte）和Envisat（2002年發射升空，2012年失去通信），平台上的雷達高度計儀器收集的數據有力推動了大面積地形應用中雷達測高方案的應用，鑒于其但提供的高垂直精度數據，可用于驗證或檢查其他大面積海拔數據集的質量），另外主要用于在格陵蘭島（最近特朗普要從丹麥買的那個島）和南極洲生成更新高質量的DEM。除了陸地地形，雷達高度計數據已成功處理用于繪制海洋水深測量圖，這些測深數據已與SRTM30的土地數據合并，生成覆蓋陸地和海洋的全球高程數據集。

激光測高

和雷達測高一樣，激光測高也不屬于全球DEM這個江湖。激光測高法，通常稱爲LiDAR，同樣是一種主動的遙感技術，能夠用于獲取厘米級垂直精度的高程數據。攜帶地球科學激光高度計系統（GLAS）的ICESat平台于2003年發射，并在大部分地區收集了LiDAR數據（約70米分辨率），覆蓋全球陸地表面（南北緯86度）。由于激光測高所提供的高垂直精度，GLAS的主要任務是收集重複地形測量值以監測極地冰蓋，目前這一任務已成功完成。

ICESat平台獲取的高精度高程數據目前也用于開發高質量的南極洲DEM數據。除了極地監測的主要任務目标外，ICESat平台獲取的高精度高程數據已被證明可用作驗證其他全球DEM源數據的參考控制數據，特别是SRTM DEM數據産品。

免費全球DEM數據産品綜述

本篇和大家分享了三個全球DEM數據産品：ASTER GDEM、ALOS AW3D30、SRTM Plus，他們整體可以分爲兩類：基于衛星遙感光學光學立體像對技術獲取的全球DEM數據，基于衛星遙感雷達測量技術獲取的全球DEM數據。



首先，在具體的研究應用過程中，首先需要了解兩類全球DEM數據的特性，然後根據應用場景來确定采用哪一個全球DEM數據産品。數據空洞可能是影響DEM使用的主要特性。

對于SRTM Plus而言，數據空洞主要是由于雷達信号與陡峭的地形相互作用（從而導緻陰影，縮短或停留）以及水或沙子等光滑表面不能反射足夠的能量造成的。根據具體的應用場景區域地貌特征和對DEM數據連續性的要求來決策是否可以使用SRTM Plus。

對于ASTER GDEM、ALOS AW3D30來說，數據空洞主要出現在無法從獲取的光學立體像對中獲得可靠高程信息的區域，通常最主要是由于長時間雲層覆蓋導緻。

其次，兩類全球DEM數據都屬于DSM，而非DEM，即高程值中包含樹木或建築結構的高度，不是研究區域的裸地面高程，這一點需要特别注意，尤其是在建築物密集的城市區域或樹木集中的林區，如果研究應用場景需要裸地面高程，則這兩類全球DEM數據均不能滿足。因此，USGS才下定決心搞了一個GMTED2010，全球多分辨率地形高程數據2010模型，上篇已做介紹。全球DEM數據介紹（上）

注

目前GPS系統給出的高程值均爲大地高，即地面點到GPS系統參考橢球的高度值，全球各個國家基本采用正高或正常高作爲高程值，因此無法直接使用GPS系統獲取可用的高程值。

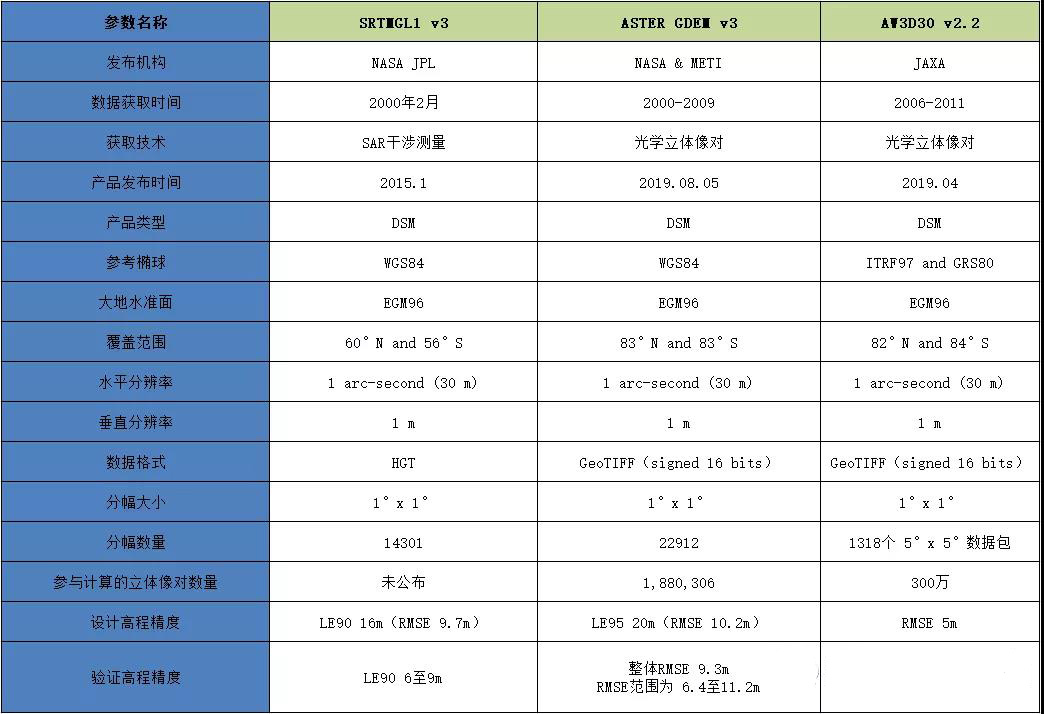

最後，就三個免費全球DEM數據産品而言，SRTM Plus具有最好的垂直精度，ASTER GDEM具有最大的覆蓋區域，ALOS AW3D30具有最好的數據現時性。下面是關于三個免費全球DEM數據的屬性對照表







計劃通過三篇文章來介紹全球DEM數據産品：

上篇 主要介紹DEM的基本概念，高程值測量系統與主要組件概念，如高程系統、大地水準面、正高、大地高等内容，高程數據精度評價指标，全球DEM數據的緣起和發展概覽，介紹兩個最早發展的全球DEM數據産品家族：ETOPO系列、GTOPO系列。

中篇 主要介紹其餘免費的全球DEM數據産品，免費全球DEM數據産品的獲取方式介紹，并對所有免費全球DEM數據産品做整體對比分析。

下篇 主要介紹目前商業公司提供的全球DEM數據産品，并對所有商業全球DEM數據産品做整體對比分析。
